Маятник з діодами для лазерного рівня Huepar S04CG

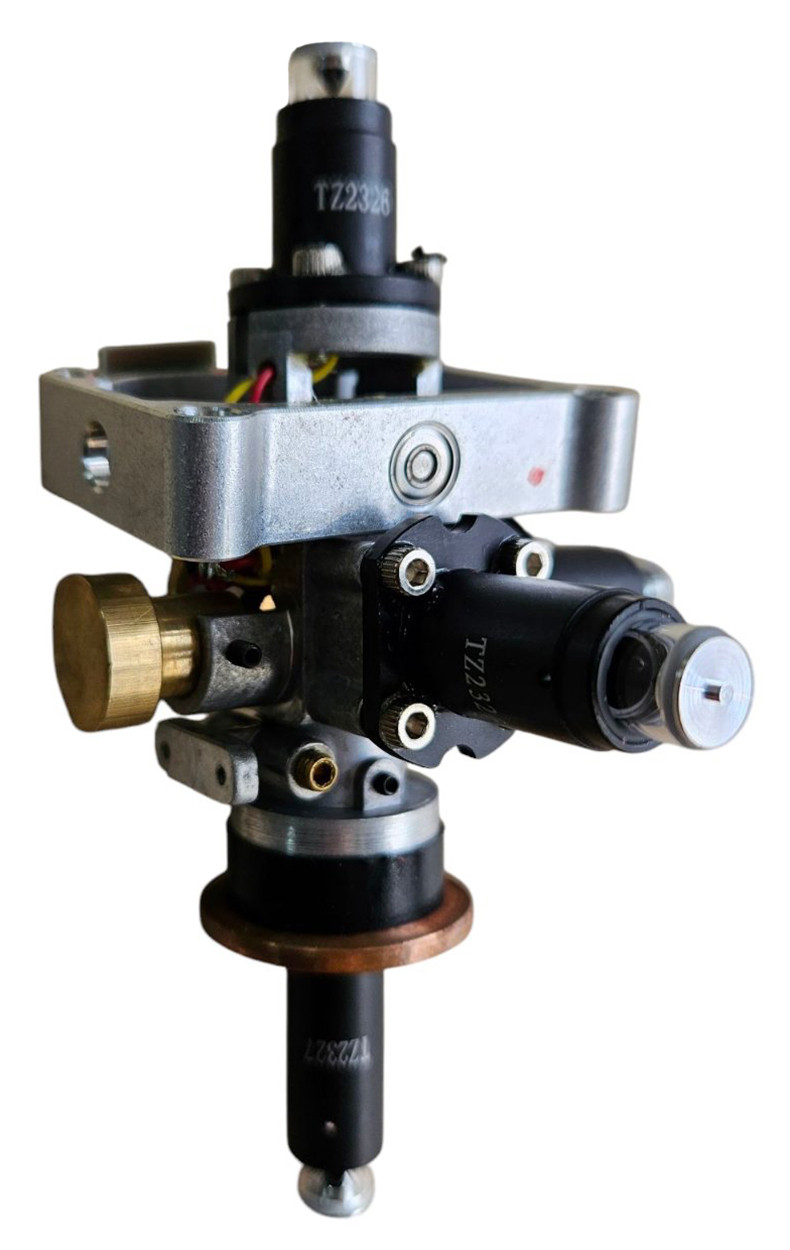

Маятник із лазерними діодами призначений для встановлення в лазерний рівень Huepar S04CG. Він укомплектований чотирма зеленими лазерними діодами: два з них формують горизонтальні лінії, два — вертикальні. Діоди надійно закріплені на маятнику та забезпечують чітку проєкцію лазерних площин під час роботи приладу.

Висота маятника від країв верхнього та нижнього діодів становить 124,5 мм. При цьому діоди мають різну довжину від основи до краю: верхній горизонтальний — 25 мм, нижній горизонтальний — 33 мм, а кожен вертикальний — по 29 мм. Така різниця в розмірах зумовлена конструкцією приладу та забезпечує оптимальну геометрію променів у роботі, а також визначає сумісність саме з цією модифікацією моделі Huepar S04CG.

Підключення маятника здійснюється через конектор, який з'єднується з другою контактною платою. Проводи від діодів йдуть до першої контактної плати, а звідти до другої — за допомогою тонкого дроту. Такий спосіб підключення забезпечує надійну передачу сигналу та стабільну роботу пристрою під час експлуатації.

Характеристики:

• Колір діодів: зелений.
• Спосіб підключення до плати: через конектор.
• Висота маятника (від країв верхнього та нижнього діода): 124,5 мм.
• Сумісність: лазерний рівень Huepar S04CG.
